Dimensionamento de condutores e eletrodutos

Por acaso você aí quer aprender a dimensionar os componentes de uma instalação elétrica de forma bem simples?

Pois bem, se você já foi lá conferir o nosso post anterior sobre instalações elétricas, então já conhece os conceitos básicos e os principais componentes de uma instalação, vamos agora para a parte mais interessante: o dimensionamento.

Nesse post, aprenderemos juntos como é feito o correto dimensionamento dos condutores e também dos eletrodutos (que você já sabe a diferença porque já leu o post anterior, né?).

Vale ressaltar que, devido às dimensões, apresentaremos partes de algumas tabelas retiradas da NBR 5410:2004. Caso você queira ver as tabelas na íntegra, elas estarão disponíveis no final do post.

Vamos lá aprender?

Ah, se você é do tipo que prefere uma videoaulazinha, é só dar o play no vídeo aqui embaixo! Se não, continue a leitura do post.

Dimensionamento de condutores fase

Conforme Creder em Instalações Elétricas, as etapas para o dimensionamento de um condutor são as seguintes:

  1. Antes de decidir como abastecer os pontos de utilização de energia, devemos escolher a maneira de instalar os condutores (tabela 1);
  2. Uma vez escolhida a maneira de instalar e conhecida a potência dos pontos de utilização, devemos calcular a corrente em ampères;
  3. Assim, estamos em condições de escolher a bitola do condutor pela capacidade de condução de corrente, aplicando-se os fatores de correção conforme as temperaturas ambientes e o agrupamento de condutores;
  4. Após isso, as seções mínimas, conforme a NBR 5410:2004, devem ser atendidas (tabela 2);
  5. Depois de escolhido o condutor pelos critérios anteriores, devemos verificar se ele satisfaz quanto à queda de tensão admissível.
  6. Por fim, o condutor a ser escolhido é o de maior seção.

Tabela 1 – Método de instalação dos condutores

Tabela com os métodos de instalação dos condutores.

Tabela 2– Seção mínima dos condutores

Tabela de seção mínimas dos condutores.

Simplificadamente, o dimensionamento de um condutor pode ser feito de duas formas complementares:

A primeira delas leva em conta o aumento de temperatura do condutor devido à corrente elétrica que passa por ele e a segunda forma leva em conta a queda de tensão devido ao percurso percorrido pela corrente até chegar aos pontos de utilização.

A seguir, conheceremos esses dois métodos.

Método da capacidade de condução de corrente

O primeiro método de dimensionamento de um condutor tem o objetivo principal de evitar danos aos condutores e às suas isolações em razão dos efeitos térmicos provocados pela circulação da corrente.

Dessa forma, a corrente transportada por qualquer condutor deve ser tal que a temperatura máxima para serviço contínuo (tabela 3) não seja ultrapassada.

É simples não é?

Para isso, a corrente nos condutores não deve ser superior aos valores da tabela 4, submetidos aos fatores de correção de temperatura e agrupamento das tabelas 5 a 9.

Tabela 3 – Temperaturas características dos condutores

Tabela com as tempraturas dos condutores.

Tabela 4 – Capacidade de condução de corrente, em ampères, para os métodos de referência A1, A2, B1, B2, C e DCapacidades de condução de corrente, em ampères, para os métodos de referência A1, A2, B1, B2, C e D.

Tabela 5 – Fator de correção para temperaturas ambientes diferentes de 30 °C para linhas não subterrâneas e de 20 °C para linhas subterrâneasFatores de correção para cabos contidos em eletrodutos enterrados no solo, com resistividades térmicas diferentes de 2,5 K m/W, a serem aplicados às capacidades de condução de corrente do método de referência D

Tabela 6 – Fator de correção de temperatura para cabos contidos em eletrodutos enterrados no solo, com resistividades térmicas diferentes de 2,5 K m/W

Fator de correção para temperaturas ambientes diferentes de 30 °C para linhas não subterrâneas e de 20 °C para linhas subterrâneas.

Tabela 7 – Fator de correção para agrupamento de circuitos ou cabos multipolares.

Fatores de correção para agrupamento de circuitos ou cabos multipolares.

Tabela 8 – Fator de agrupamento para mais de um circuito — cabos unipolares ou cabos multipolares diretamente enterrados

Fatores de agrupamento para mais de um circuito — cabos unipolares ou cabos multipolares diretamente enterrados (método de referência D).

Tabela 9 – Fator de agrupamento para mais de um circuito — cabos em eletrodutos diretamente enterrados

Fatores de agrupamento para mais de um circuito — cabos em eletrodutos diretamente enterrados.

Método da queda de tensão

Você já deve ter observado que os aparelhos de utilização de energia elétrica são projetados para trabalharem a determinada faixa de tensão.

Dessa forma, é necessário que a tensão elétrica que chega até eles seja compatível com essa faixa para que possam funcionar corretamente e para que não ocorra nenhum dano a esses aparelhos.

Para tanto, é necessário sempre considerar a queda de tensão, que ocorre em função da distância entre a carga e o medidor e também em função da potência da carga. Essa queda de tensão é dada em percentual da tensão nominal e é calculada pela expressão abaixo:

\mathrm{e=\dfrac{tensão\:de\:entrada-tensão\:de\:carga}{tensão\:de\:entrada}\cdot100}

Onde:

  • e: queda de tensão percentual.

Essa queda de tensão, segundo a NBR 5410:2004, é admitida como sendo:

  • 5%: para instalações alimentadas diretamente por um ramal de baixa tensão, a partir da rede de distribuição pública de baixa tensão;
  • 7%: para instalações alimentadas diretamente por uma subestação de transformação a partir de uma instalação de alta tensão ou que possuam fonte própria.
Quedas de tensão admissíveis.
Quedas de tensão admissíveis

Dessa forma, é possível calcular a seção do condutor levando em consideração a queda de tensão pela seguinte expressão:

 \mathrm{S=2ρ\dfrac{1}{e.V^2}\cdot∑P.l}

Obs.: Para circuitos trifásicos, substitui-se 2 por √3 e V pela tensão fase-fase.

Onde:

  • S: seção do condutor (mm²);
  • P: potência consumida (watts);
  • ρ: resistividade do cobre no trecho = 1/58 ohms.mm²/m;
  • l: comprimento do trecho (m);
  • e: queda de tensão percentual (decimal);
  • V: 127 ou 220 (volts).

Para facilitar, a tabela abaixo dá a seção do condutor em função do produto potência-distância e a queda de tensão.

Tabela 10 – Soma das potências em watts × distância em metros V = 127 volts

Soma das potências em watts × distância em metros V = 127 volts.

Tabela 11 – Soma das potências em watts × distância em metros V = 220 volts

Soma das potências em watts × distância em metros V = 220 volts (2 condutores).

Dimensionamento de condutores neutro e terra

O dimensionamento dos condutores neutro e terra depende do condutor fase. O processo é bem simples e se dá pela escolha da seção por meio das tabelas 11 e 12 abaixo, em função do diâmetro do condutor fase do circuito.

Tabela 12 – Seção reduzida do condutor neutro em circuitos trifásicos a quatro fios

Seção reduzida do condutor neutro em circuitos trifásicos a quatro fios.

Tabela 13 – Seção mínima do condutor de proteção (terra)

Seção mínima do condutor de proteção (terra).

Dimensionamento de eletrodutos

Você sabia que, para dimensionar um eletroduto, devemos levar em consideração um percentual de “folga” na área da seção transversal para que seja possível passar a fiação?

Ou seja, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Para tanto, a área máxima a ser utilizada pelos condutores, incluído isolamento, deve ser de:

  • 53% no caso de um condutor;
  • 31% no caso de dois condutores;
  • 40% no caso de três ou mais condutores.

Vale lembrar, engenheiros, que para eletrodutos não é permitida a utilização de produtos inadequados para tal fim, inclusive, segundo a NBR 5410:2004, são apenas admitidos eletrodutos não propagantes de chama.

E em qualquer situação, os eletrodutos devem suportar as solicitações mecânicas, químicas, elétricas e térmicas a que forem submetidos nas condições da instalação.

Pois bem, para determinar o diâmetro do eletroduto e, assim, escolher a seção comercial mais adequada para a sua situação, o simples cálculo a seguir deverá ser feito.

 \mathrm{Di=\sqrt{\dfrac{4.∑A_{cond}}{f.π}}}

Onde:

  • Di: diâmetro interno do eletroduto (mm);
  • ∑Acond : é soma das áreas externas dos condutores a serem instalados, considerando a isolação (mm²);
  • f: é o fator preenchimento e vale 0,53 no caso de um condutor, 0,31 no caso de dois condutores e 0,40 no caso de três ou mais condutores.

Exemplo prático

Agora, iremos absorver o que foi aprendido com o post de hoje com os exemplo resolvidos abaixo.

1) Um circuito trifásico a 4 fios tem os seguintes dados:

  • P = 65000 W;
  • V = 127 V fase-neutro e 220 fase-fase;
  • Fator de potência = 85%.

Utilizando condutores isolados com PVC/70, em ambiente a 50 ºC, qual a seção escolhida pelo critério da capacidade de corrente e a maneira de instalar nº1?

RESOLUÇÃO:

Passo 01: Método de instalação

Primeiramente, devemos conhecer a maneira de instalar número 1, que é, segundo a tabela 1, condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante.

Método de instalação 1.
Esquema do método de instalação 1

Sabendo disto, precisaremos agora determinar a corrente que passará pelos condutores. Para isso, temos que corrigir a corrente considerando os fatores de correção, abaixo.

Passo 02: Fator de correção em relação à temperatura (FCT)

Nesta situação, a temperatura ambiente é diferente da temperatura usual de 30ºC. Dessa foram, será necessário encontrarmos um fator de correção para este caso, usando a tabela abaixo.

Tabela 14 – Fator de correção para temperaturas ambientes diferentes de 30ºC

Fator de correção para temperaturas ambientes diferentes de 30ºC.

De acordo com a tabela acima, o fator de correção de temperatura para o PVC a 50 ºC é FCT = 0,71.

Passo 03: Fator de correção de agrupamento (FCA)

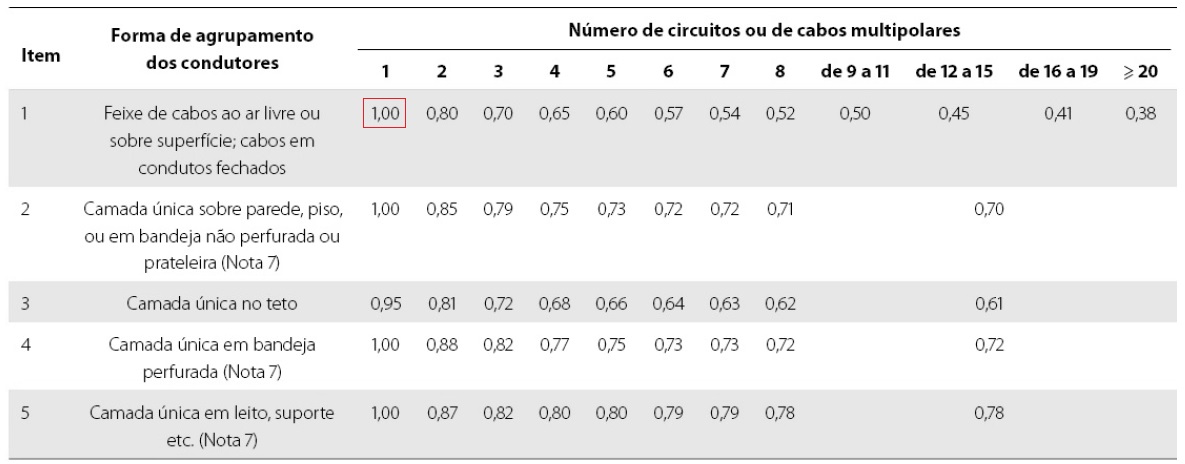

Tabela 15 – Fator de correção para circuitos agrupados em feixe

Fator de correção para circuitos agrupados em feixe.

De acordo com a tabela acima, o fator de correção de agrupamento para 1 circuito em feixe:  FCA = 1,00.

Passo 04: Corrente de projeto

Para determinar a corrente de projeto total, usaremos a tensão nominal fase-neutro pela expressão abaixo.

 \mathrm{I_p=\dfrac{P}{n.V.f_p}}

 \mathrm{I_p=\dfrac{65000}{3.127.0,85}=200,71\:A}

Passo 05: Corrente corrigida

Como a corrente de projeto representa uma situação ideal, precisaremos recalcular a corrente usando os fatores de correção para a situação real pela expressão abaixo.

 \mathrm{I_c=\dfrac{I_p}{FCT.FCA}}

 \mathrm{I_c=\dfrac{200,71}{0,71.1}=282,69\:A}

Passo 06: Seção do condutor

Para determinar a seção, usaremos a tabela acima que considera isolação de PVC para condutores de cobre e alumínio, com temperatura de 70ºC.

Tabela 16 – Seção pela capacidade de condução de corrente

Seção pela capacidade de condução de corrente.

Consideraremos, neste caso, condutor de cobre. Como temos 3 condutores carregados pelo método A1 no circuito e uma corrente 282,69 A para casa, a seção encontrada será de:

S = 240mm²



2) Agora, para a situação do exemplo 1, qual será o condutor escolhido pelo critério da queda de tensão, para 02 %?

Distância entre o último circuito e o quadro elétrico: 30 m.

RESOLUÇÃO:

Passo 01: Cálculo da seção

 \mathrm{S=\dfrac{\sqrt{3}.ρ.∑(P.l)}{3.e.V²}}

\mathrm{S=\dfrac{\sqrt{3}.(1/58).(65000.30)}{0,02.220²}}

S = 60,158 mm²

Como a seção 60,158 mm² não é comercial, devemos utilizar um condutor de seção de 70mm².

Passo 02: Seção pela tabela

Como o método pela queda de tensão avalia a influência da potência e das distâncias no desempenho do circuito, devemos calcular o produto da potência pela distância para aplicarmos na tabela abaixo:

 \mathrm{Potência\:x\:distância=65000.\left(30.\dfrac{\sqrt{3}}{2}\right)}

\mathrm{Potência\:x\:distância=1688749,537W.m}

Tabela 17 – Soma das potências em watts × distância em metros para V = 220 volts

Soma das potências em watts × distância em metros V = 220 volts (2 condutores).Como o valor calculado e a tabela acima, usando a queda de 2%, temos:

S=70mm²



3) Admitindo-se o circuito do exemplo 1, com 3 condutores Pirastic Antiflan de 240 mm² (434 mm² com isolação) e 1 neutro de 120mm² (214 mm² com isolação), qual será o eletroduto adequado?

RESOLUÇÃO:

Passo 01: Soma das áreas externas dos condutores a serem instalados

 \mathrm{∑A_{cond}=3.434+214=1516\:mm^2}

Passo 02: Diâmetro do eletroduto

Como a área útil do eletroduto é dada por:

 \mathrm{Di=\sqrt{\dfrac{4.∑A_{cond}}{f.π}}}

\mathrm{Di=\sqrt{\dfrac{4.1516}{0,40.π}}}

 \mathrm{Di=69,466\:mm}

Tabela 18 – Seções comerciais dos eletrodutos rígidos, galvanizados

Então, o diâmetro comercial do eletroduto será de 3.

.

Pois bem, pessoal, espero muito que esse post tenha ajudado a sanar suas dúvidas. E pra te ajudar ainda mais, preparamos um e-Book gratuito sobre Instalações Elétricas.

E-book Muita coisa sobre Instalações Elétricas

Tenha acesso agora ao nosso e-book sobre Instalações Elétricas



E-book Muita coisa sobre Instalações Elétricas

É claro, no entanto, que esse universo é muito mais amplo do que conseguimos abordar em um pequeno e-Book.

Então, se você quiser se aprofundar mais nessa área, sugiro que conheça o curso online Projeto Elétrico na Prática de um dos nosso parceiros, o professor e engenheiro eletricista Anderson Campos, que possui mais de 11 anos de experiência no mercado.

Nesse curso, você revisa os conceitos básicos da elétrica, conhece as norma vigentes, aprende a interpretar um projeto e, o melhor de tudo, aprende a elaborar seu próprio projeto elétrico.

Dito isso, ficamos por aqui e se gostou você gostou, não deixa de seguir a gente no Instagram e também no Youtube para receber todas as novidades e para fazer o download de todas as tabelas desse post, clique aqui.


Fonte:

CREDER, Hélio. Instalações Elétricas. 16. ed. Rio de Janeiro: LTC, 2016.

.
