Antes da execução de qualquer projeto estrutural, existe uma pergunta fundamental que precisa ser respondida:
Como é o solo que irá receber a construção?
Por mais sofisticado que seja o projeto arquitetônico ou estrutural, toda edificação depende de um elemento muitas vezes invisível: o terreno sobre o qual será construída.
É justamente nesse momento que entra o ensaio de sondagem SPT (Standard Penetration Test), considerado o método de investigação geotécnica mais utilizado no Brasil.
Neste artigo você entenderá o que é o ensaio SPT, como ele funciona, quais informações ele fornece e por que sua realização é essencial para garantir segurança, economia e desempenho estrutural.
O Que É o Ensaio SPT?
O SPT (Standard Penetration Test) é um método de investigação geotécnica utilizado para determinar as características das camadas do solo ao longo da profundidade.
Durante o ensaio, é realizada uma perfuração no terreno e, em intervalos regulares, um amostrador padrão é cravado no solo por meio da queda de um martelo de peso conhecido.
A quantidade de golpes necessária para que o amostrador penetre determinada distância gera o chamado índice NSPT, principal resultado obtido no ensaio.
Esse índice fornece uma indicação da resistência do solo à penetração e permite ao engenheiro avaliar a capacidade de suporte das diversas camadas encontradas.
Como o Ensaio É Executado?
De forma simplificada, o procedimento ocorre da seguinte maneira:
- Realiza-se a perfuração do terreno.
- O amostrador padrão é posicionado no fundo da perfuração.
- Um martelo de 65 kg é elevado a uma altura de 75 cm.
- O martelo é solto em queda livre.
- Conta-se o número de golpes necessários para cravar o amostrador.
- O processo é repetido ao longo da profundidade investigada.
Além da resistência do solo, também são coletadas amostras para identificação tátil e visual dos materiais encontrados.
Durante a execução também é possível identificar a profundidade do nível d’água, informação extremamente importante para diversos tipos de fundações.
Quais Informações a Sondagem SPT Fornece?

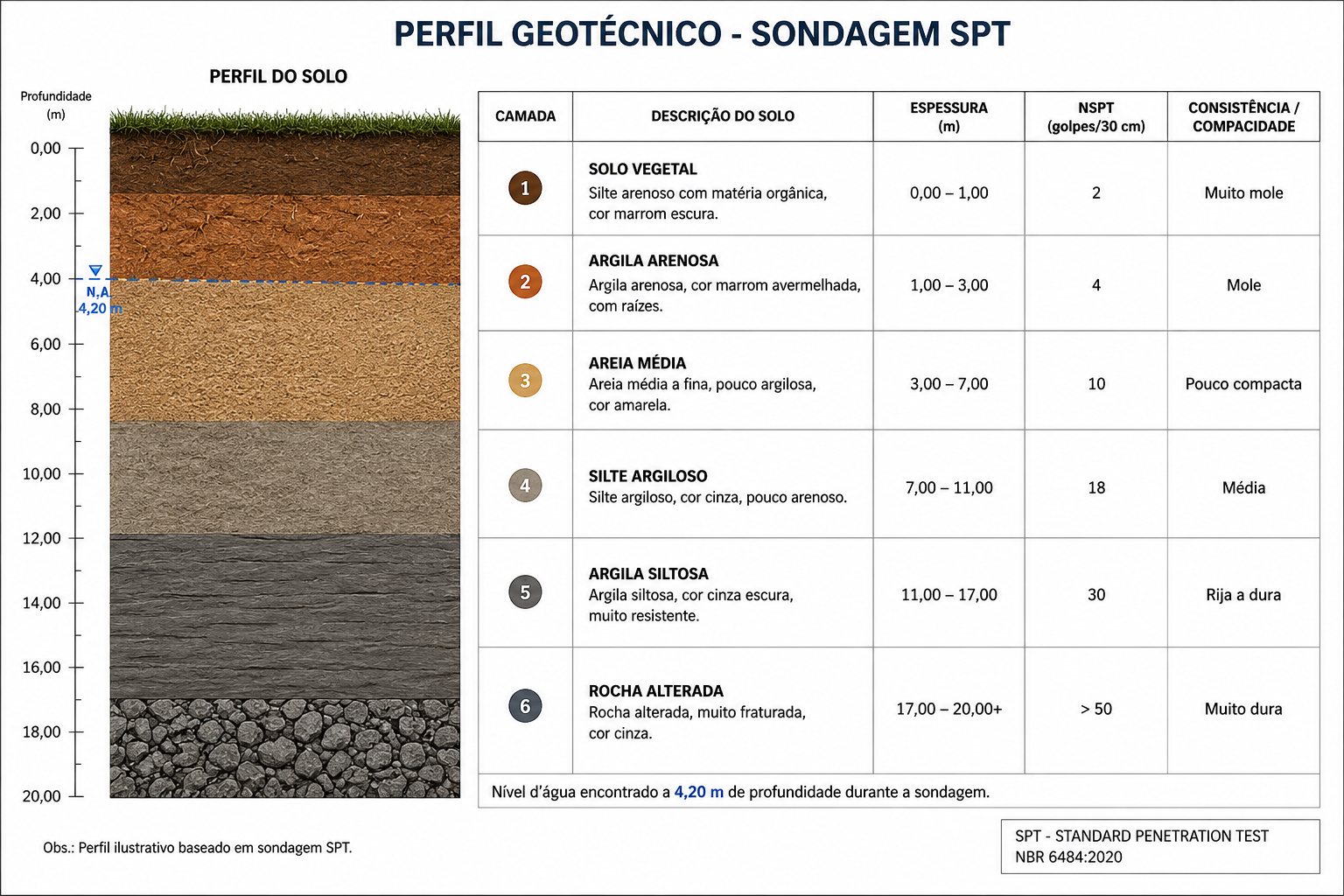

Um relatório de sondagem normalmente apresenta:
- Perfil geológico do terreno;
- Tipos de solo encontrados;
- Resistência das camadas;
- Profundidade do lençol freático;
- Espessura das camadas de solo;
- Presença de materiais orgânicos;
- Existência de camadas compressíveis;
- Indícios de matacões ou obstáculos subterrâneos.
Essas informações servem como base para praticamente todas as decisões relacionadas às fundações da edificação.
Por Que a Sondagem É Tão Importante?
Imagine um médico prescrevendo um tratamento sem realizar exames.
Parece arriscado, certo?
Projetar uma fundação sem conhecer o solo é uma situação muito semelhante.
Sem a sondagem, o projetista estaria tomando decisões importantes com base apenas em estimativas e experiências anteriores, sem conhecer as condições reais do terreno.
O resultado pode ser uma fundação superdimensionada, gerando desperdício de recursos, ou pior: uma fundação subdimensionada, colocando em risco a segurança da estrutura.
Os Riscos de Construir Sem Sondagem
A ausência de investigação geotécnica pode gerar diversos problemas.
Entre os mais comuns estão:
Recalques Excessivos
Quando o solo não possui capacidade suficiente para suportar as cargas da estrutura, podem ocorrer deslocamentos diferenciais.
Esses recalques costumam provocar:
- Trincas em paredes;
- Fissuras em revestimentos;
- Problemas em esquadrias;
- Danos estruturais.

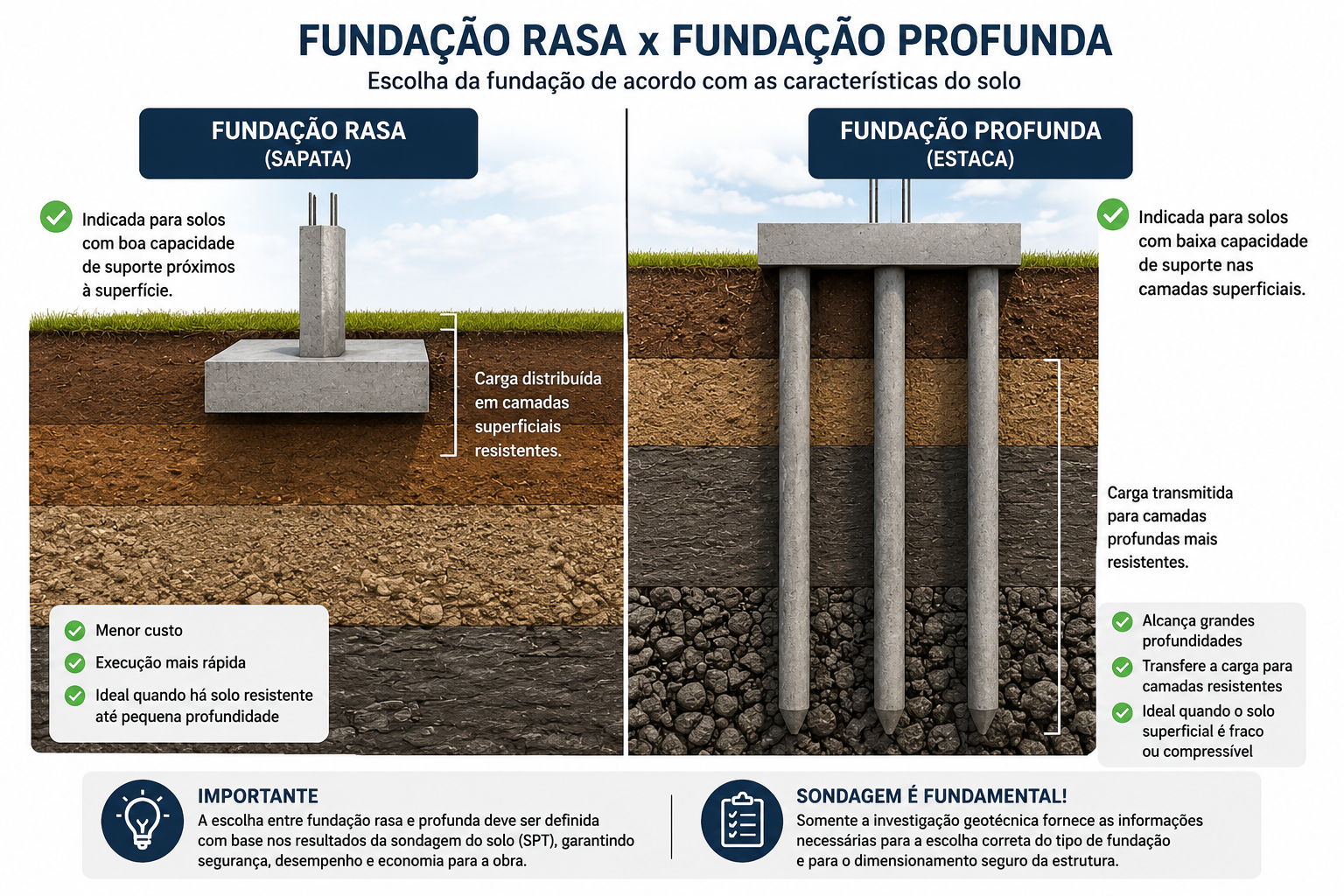

Escolha Incorreta da Fundação
Sem conhecer o terreno, é comum adotar uma solução inadequada.
Em alguns casos, fundações rasas são utilizadas onde seriam necessárias fundações profundas.
Em outros, ocorre exatamente o contrário, aumentando desnecessariamente o custo da obra.
Aumento dos Custos Durante a Execução
Descobrir problemas no solo durante a obra quase sempre gera gastos muito superiores ao custo de uma sondagem realizada previamente.
Alterações de fundação, reforços estruturais e atrasos de cronograma podem representar prejuízos significativos.
Problemas com Lençol Freático
A presença de água subterrânea pode impactar:
- Escavações;
- Execução de fundações;
- Impermeabilizações;
- Estruturas enterradas.
Sem essa informação antecipadamente, diversos imprevistos podem surgir durante a construção.
A Sondagem Também Gera Economia
Muitas pessoas enxergam a sondagem apenas como um custo adicional.
Na realidade, ela costuma gerar economia.
Com informações confiáveis sobre o terreno, o engenheiro pode otimizar o projeto de fundações, evitando tanto o subdimensionamento quanto o excesso de material.
Em muitos empreendimentos, a economia obtida na fundação supera várias vezes o investimento realizado na investigação geotécnica.
A Relação Entre a Sondagem e o Projeto Estrutural
Muitas pessoas acreditam que a sondagem serve apenas para definir o tipo de fundação da obra. Embora essa seja sua principal finalidade, seus benefícios vão muito além disso.
As informações obtidas durante a investigação geotécnica influenciam diretamente diversas decisões de engenharia. O conhecimento adequado das características do solo permite que o projetista estrutural compreenda melhor o comportamento esperado da edificação ao longo de sua vida útil.
Quando uma estrutura é apoiada sobre um terreno heterogêneo, diferentes regiões podem apresentar resistências distintas. Isso significa que partes da construção podem sofrer deslocamentos diferentes, gerando tensões adicionais não previstas inicialmente.
Ao conhecer antecipadamente essas condições, o engenheiro pode adotar soluções estruturais mais adequadas, reduzindo a probabilidade de patologias futuras.
Além disso, o projeto de fundações passa a ser desenvolvido com maior precisão, permitindo que as cargas da edificação sejam transmitidas ao terreno de forma segura e eficiente.
A Importância da Sondagem em Terrenos Urbanos
Existe um equívoco comum entre proprietários de pequenos lotes urbanos: acreditar que a experiência adquirida em terrenos vizinhos é suficiente para dispensar a sondagem.
Na prática, essa suposição pode ser extremamente perigosa.
Mesmo em lotes localizados lado a lado, podem existir diferenças significativas nas características do solo. Alterações geológicas, aterros antigos, movimentações de terra realizadas em obras anteriores ou mesmo a presença de bolsões de material orgânico podem modificar completamente o comportamento do terreno.
Em regiões urbanas em expansão, é relativamente comum encontrar terrenos que passaram por processos de aterramento ao longo dos anos. Em alguns casos, o material utilizado nesses aterros possui baixa capacidade de suporte e elevado potencial de deformação.
Sem uma investigação adequada, essas condições podem passar despercebidas até o início da execução da obra ou, pior ainda, somente após o aparecimento dos primeiros problemas.
Sondagem e Responsabilidade Técnica
A realização da sondagem também está relacionada à responsabilidade técnica dos profissionais envolvidos no empreendimento.
Projetos de fundação elaborados sem informações geotécnicas adequadas acabam sendo baseados em hipóteses e estimativas. Isso aumenta significativamente os riscos associados ao projeto e à execução da obra.
Por esse motivo, a contratação de uma empresa especializada para a realização da investigação geotécnica deve ser encarada como uma etapa fundamental do processo construtivo.
O relatório de sondagem fornece dados objetivos que servirão como base para as decisões técnicas posteriores, aumentando a confiabilidade do projeto e reduzindo incertezas.
Um Investimento Pequeno Diante dos Benefícios
Quando analisado isoladamente, o custo da sondagem pode parecer um gasto adicional para o proprietário.
No entanto, quando comparado ao investimento total da construção, esse valor normalmente representa uma parcela muito pequena do orçamento.
Por outro lado, as informações obtidas podem evitar gastos elevados com reforços de fundação, correções estruturais, paralisações de obra e até disputas judiciais decorrentes de problemas construtivos.
Em outras palavras, a sondagem não deve ser vista como uma despesa, mas sim como um investimento em segurança, qualidade e previsibilidade.
Conhecer o terreno antes de construir é uma das decisões mais inteligentes que podem ser tomadas durante o planejamento de uma obra. Afinal, toda estrutura é tão confiável quanto o solo que a sustenta.
Quantos Furos de Sondagem São Necessários?
A quantidade de furos depende de fatores como:
- Área do terreno;
- Porte da edificação;
- Complexidade do empreendimento;
- Exigências normativas.
De forma geral, terrenos maiores e edificações mais complexas exigem uma investigação mais detalhada.
O engenheiro geotécnico é o profissional responsável por definir o plano de sondagem adequado para cada situação.
O SPT É Sempre Suficiente?
Embora seja o método mais utilizado no Brasil, existem situações em que investigações complementares podem ser necessárias.
Dependendo do tipo de obra, podem ser executados ensaios como:
- CPT;
- CPTu;
- Vane Test;
- Ensaio de Placa;
- Ensaios laboratoriais;
- Sondagem rotativa.
A necessidade dessas investigações adicionais varia conforme as características do empreendimento e do terreno.
Conclusão
O ensaio de sondagem SPT é uma das etapas mais importantes do processo de projeto e construção.
Ele fornece informações essenciais para o dimensionamento seguro e econômico das fundações, reduzindo riscos técnicos, evitando desperdícios e aumentando a confiabilidade da obra.
Antes de iniciar qualquer construção, lembre-se: conhecer o solo não é uma opção, mas uma necessidade.
Afinal, toda estrutura depende daquilo que está abaixo dela.
E quanto melhor conhecermos o terreno, mais seguras, econômicas e duráveis serão as nossas edificações.
