Uma das decisões mais importantes em uma obra é a escolha do tipo de fundação. Afinal, é a fundação que transfere as cargas da edificação para o solo e garante que a estrutura tenha segurança, estabilidade e bom desempenho ao longo do tempo.
Na prática, muita gente tenta resumir essa escolha a uma pergunta simples: é melhor usar fundação rasa ou fundação profunda? Porém, essa não é uma decisão que deve ser tomada apenas pelo porte da obra, pelo costume da região ou pela tentativa de economizar no início da construção.
A escolha correta depende principalmente do tipo de solo, das cargas da edificação, da presença de água no terreno, da profundidade da camada resistente, dos recalques admissíveis e das condições de execução da obra.
Em outras palavras: não existe uma fundação melhor em todos os casos. Existe a fundação mais adequada para aquele terreno, para aquela edificação e para aquele conjunto de condições técnicas.
O que é fundação?
A fundação é o elemento responsável por transmitir ao solo as cargas da construção. Essas cargas vêm de pilares, paredes, lajes, vigas, cobertura, reservatórios, usuários, móveis, equipamentos e demais ações que atuam na edificação.
Se a fundação não for corretamente dimensionada ou se o solo não for bem investigado, a construção pode apresentar problemas como trincas, fissuras, recalques diferenciais, inclinações, deformações excessivas e, em casos mais graves, comprometimento da segurança estrutural.
Por isso, a escolha da fundação não deve ser feita de forma isolada. Ela precisa considerar a interação entre solo, estrutura e execução.
Qual a diferença entre fundação rasa e fundação profunda?
De forma simplificada, a diferença entre fundação rasa e fundação profunda está na maneira como a carga é transmitida ao solo e na profundidade em que essa transmissão ocorre.
A fundação rasa, também chamada de fundação direta ou superficial, transmite as cargas principalmente pela base do elemento de fundação. Ela é usada quando existe uma camada de solo com resistência suficiente em pequena profundidade.
Já a fundação profunda transmite as cargas para camadas mais profundas do terreno, por meio da ponta, do atrito lateral ao longo do fuste ou pela combinação dos dois mecanismos. Ela costuma ser utilizada quando as camadas superficiais do solo não têm resistência ou rigidez suficientes para suportar a edificação com segurança.
O que é fundação rasa?
A fundação rasa é aquela executada próxima à superfície do terreno, quando o solo superficial apresenta condições adequadas para receber as cargas da construção.
Esse tipo de fundação é bastante comum em residências, pequenas edificações, galpões leves e obras em terrenos com boa capacidade de suporte nas primeiras camadas do solo.

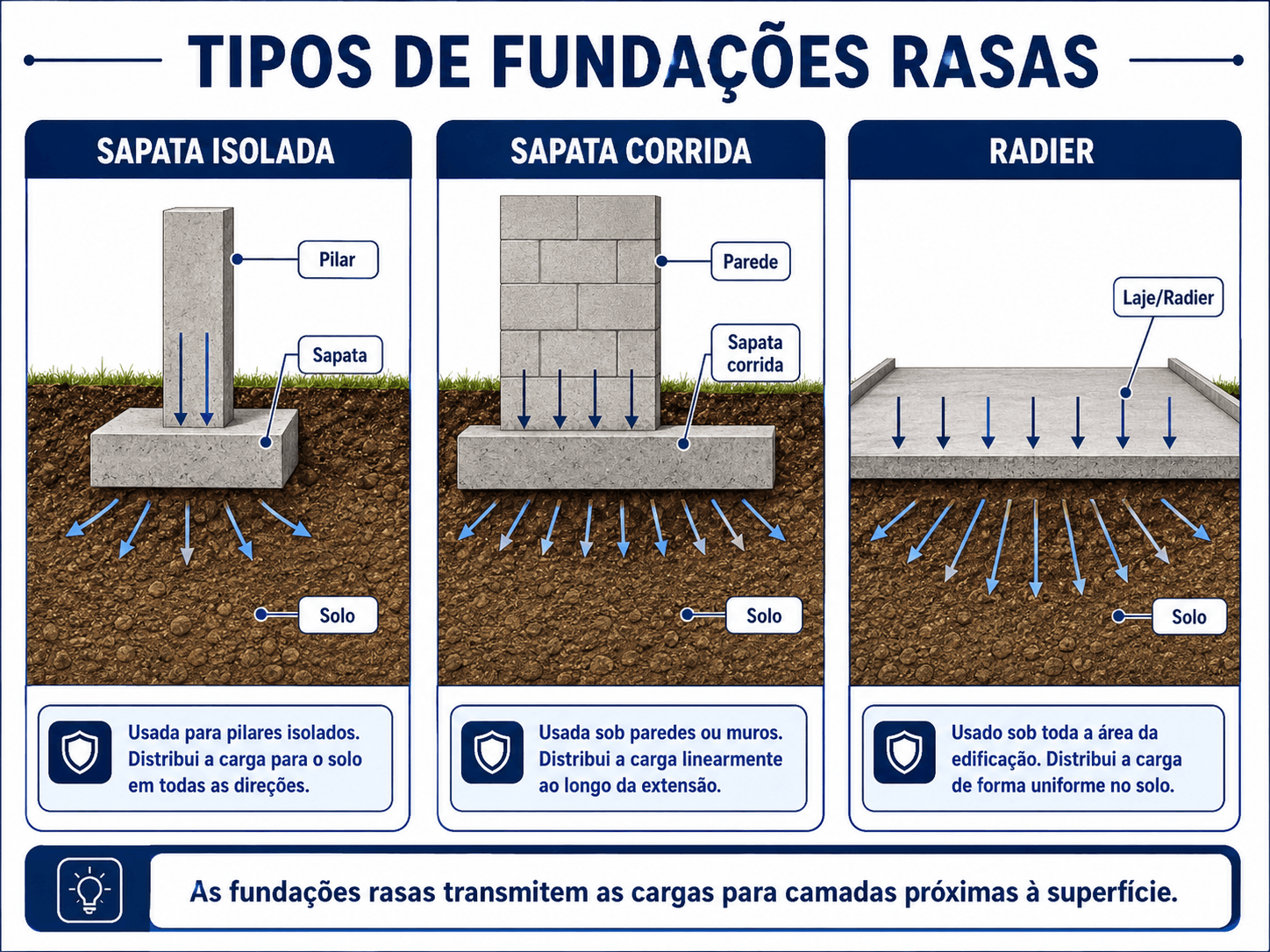

Entre os principais tipos de fundação rasa, podemos citar:
- Sapata isolada: usada para transmitir a carga de um pilar individual ao solo.
- Sapata corrida: usada geralmente sob paredes ou alinhamentos contínuos de cargas.
- Sapata associada: utilizada quando dois ou mais pilares estão próximos e suas sapatas se unem em uma única base.
- Bloco de fundação: elemento mais rígido, normalmente sem necessidade de armadura de flexão, dependendo do caso.
- Radier: uma espécie de laje de fundação que distribui as cargas da edificação em uma área maior do terreno.
Quando a fundação rasa costuma ser indicada?
A fundação rasa tende a ser uma boa opção quando o terreno apresenta uma camada resistente próxima à superfície e quando os recalques previstos estão dentro dos limites aceitáveis para a edificação.
Ela costuma ser indicada quando:
- o solo superficial possui boa capacidade de suporte;
- as cargas da edificação são compatíveis com a área disponível para as sapatas ou radier;
- não há presença significativa de solo mole ou compressível abaixo da base da fundação;
- o nível do lençol freático não dificulta a escavação e a concretagem;
- os recalques estimados são aceitáveis para a estrutura;
- a execução é simples, segura e economicamente viável.
Em muitos casos, quando bem indicada, a fundação rasa é mais econômica e mais rápida de executar do que uma fundação profunda.
O que é fundação profunda?
A fundação profunda é usada quando as camadas superficiais do solo não são capazes de suportar a edificação de forma adequada. Nesses casos, é necessário transferir as cargas para camadas mais profundas e mais resistentes.
Esse tipo de fundação é comum em edifícios de maior porte, obras com cargas elevadas, terrenos com solo mole, áreas aterradas, regiões com grande variação de resistência do solo ou locais onde os recalques precisam ser muito bem controlados.

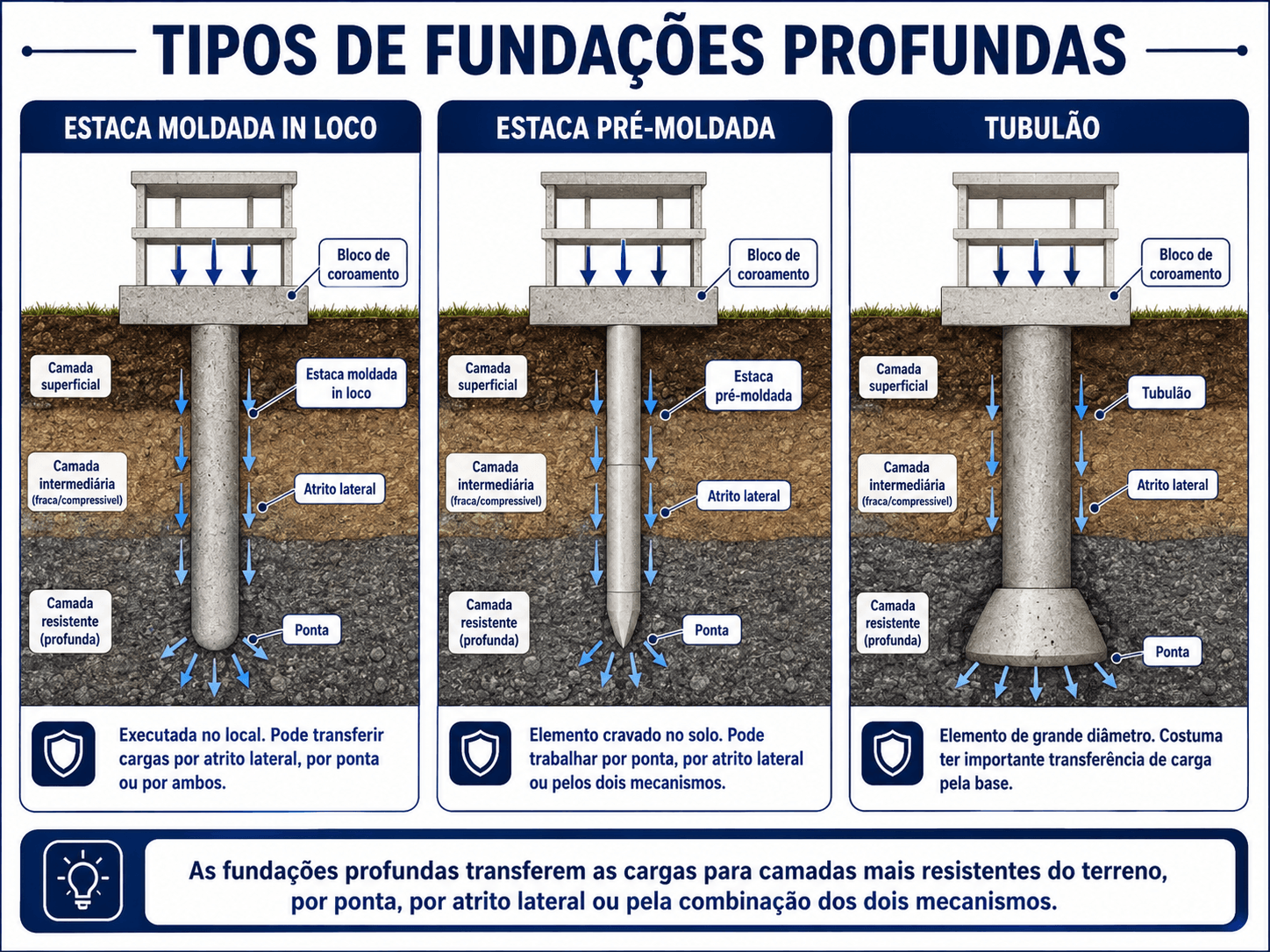

Entre os principais tipos de fundação profunda, podemos citar:
- Estaca escavada: executada por escavação do solo e posterior concretagem.
- Estaca hélice contínua: executada com trado contínuo, muito usada em obras urbanas.
- Estaca pré-moldada: cravada no terreno por equipamentos específicos.
- Estaca raiz: bastante usada em reforços de fundação e locais com restrição de acesso.
- Estaca Strauss: solução moldada in loco, geralmente usada em obras de menor porte.
- Tubulão: elemento profundo de maior diâmetro, executado por escavação manual ou mecanizada, conforme as condições e restrições normativas.
Quando a fundação profunda costuma ser indicada?
A fundação profunda tende a ser indicada quando o solo superficial não oferece segurança ou desempenho suficiente para uma fundação rasa.
Ela costuma ser necessária quando:
- há camadas superficiais de solo mole, fofo, compressível ou de baixa resistência;
- a camada resistente está em profundidade elevada;
- as cargas da edificação são muito altas;
- a estrutura é sensível a recalques diferenciais;
- o terreno apresenta grande heterogeneidade;
- a execução de fundações rasas exigiria grandes escavações, rebaixamento de água ou substituição de solo;
- há necessidade de maior controle de desempenho da fundação.
Fundação rasa ou profunda: o que define a escolha?
A escolha entre fundação rasa e fundação profunda não deve ser feita apenas com base no custo inicial. Muitas vezes, a solução aparentemente mais barata pode se tornar mais cara se gerar problemas de recalque, reforços, atrasos ou patologias na edificação.
Os principais critérios para essa escolha são apresentados a seguir.
1. Tipo de solo
O solo é o primeiro fator a ser analisado. Se o terreno possui uma camada resistente próxima à superfície, a fundação rasa pode ser suficiente. Porém, se as camadas superficiais forem compostas por solos moles, argilas compressíveis, aterros mal compactados ou materiais de baixa resistência, pode ser necessário utilizar fundações profundas.
É importante lembrar que o solo pode variar muito dentro de um mesmo terreno. Por isso, não é recomendável definir a fundação apenas observando obras vizinhas ou usando experiências anteriores sem investigação geotécnica.
2. Cargas da edificação
Quanto maiores forem as cargas da edificação, maior será a exigência sobre o solo. Uma residência térrea pode ser bem atendida por sapatas ou radier em um terreno adequado, enquanto um edifício de múltiplos pavimentos pode exigir estacas ou tubulões.
Mas o número de pavimentos não é o único critério. O sistema estrutural, a distância entre pilares, a existência de reservatórios, subsolos, grandes vãos e cargas concentradas também influenciam a escolha.
3. Recalques admissíveis
O recalque é o deslocamento vertical que ocorre quando o solo se deforma sob a carga da construção. Todo solo sofre alguma deformação, mas o problema surge quando esse deslocamento é excessivo ou ocorre de forma diferente entre pontos da edificação.
O recalque diferencial é especialmente preocupante, pois pode gerar trincas, fissuras, portas emperradas, pisos desnivelados e danos em elementos estruturais e não estruturais.
Por isso, a escolha da fundação não depende apenas da capacidade de carga do solo. Ela também precisa considerar se os recalques previstos são compatíveis com o desempenho esperado da edificação.
4. Nível do lençol freático
A presença de água no terreno pode dificultar bastante a execução de fundações rasas. Escavações abaixo do nível d’água podem exigir bombeamento, rebaixamento do lençol freático, contenções e cuidados adicionais na concretagem.
Em alguns casos, mesmo que o solo tenha resistência razoável, a presença de água pode tornar a fundação rasa menos interessante do ponto de vista executivo e econômico.
5. Profundidade da camada resistente
Se a camada resistente está próxima da superfície, a fundação rasa pode ser uma solução técnica e economicamente adequada. Mas se essa camada está muito profunda, a escavação para uma fundação rasa pode se tornar inviável ou insegura.
Nesses casos, as fundações profundas permitem transferir as cargas para camadas mais competentes sem a necessidade de grandes escavações abertas.
6. Condições de execução
Nem sempre a melhor solução no papel é a melhor solução para a obra. A escolha da fundação também precisa considerar o acesso de equipamentos, a presença de edificações vizinhas, o espaço disponível no canteiro, a vibração, o ruído, o prazo, a mão de obra local e os riscos executivos.
Por exemplo, uma estaca cravada pode ser tecnicamente adequada, mas causar vibrações indesejadas em edificações vizinhas. Uma estaca hélice contínua pode reduzir vibrações, mas exige equipamento específico e controle tecnológico adequado.
Tabela comparativa: fundação rasa x fundação profunda
| Critério | Fundação rasa | Fundação profunda |
|---|---|---|
| Profundidade | Executada próxima à superfície | Transfere cargas para camadas mais profundas |
| Exemplos | Sapatas, blocos e radiers | Estacas e tubulões |
| Indicação comum | Solos resistentes em pequena profundidade | Solos superficiais fracos ou cargas elevadas |
| Custo inicial | Geralmente menor | Geralmente maior |
| Execução | Mais simples, quando o terreno permite | Exige equipamentos e controle mais rigoroso |
| Risco principal | Recalques excessivos ou diferenciais | Problemas executivos, integridade e controle de capacidade |
| Quando evitar | Solo mole, aterro ruim, água alta ou camada resistente profunda | Quando há solução rasa segura, simples e mais econômica |

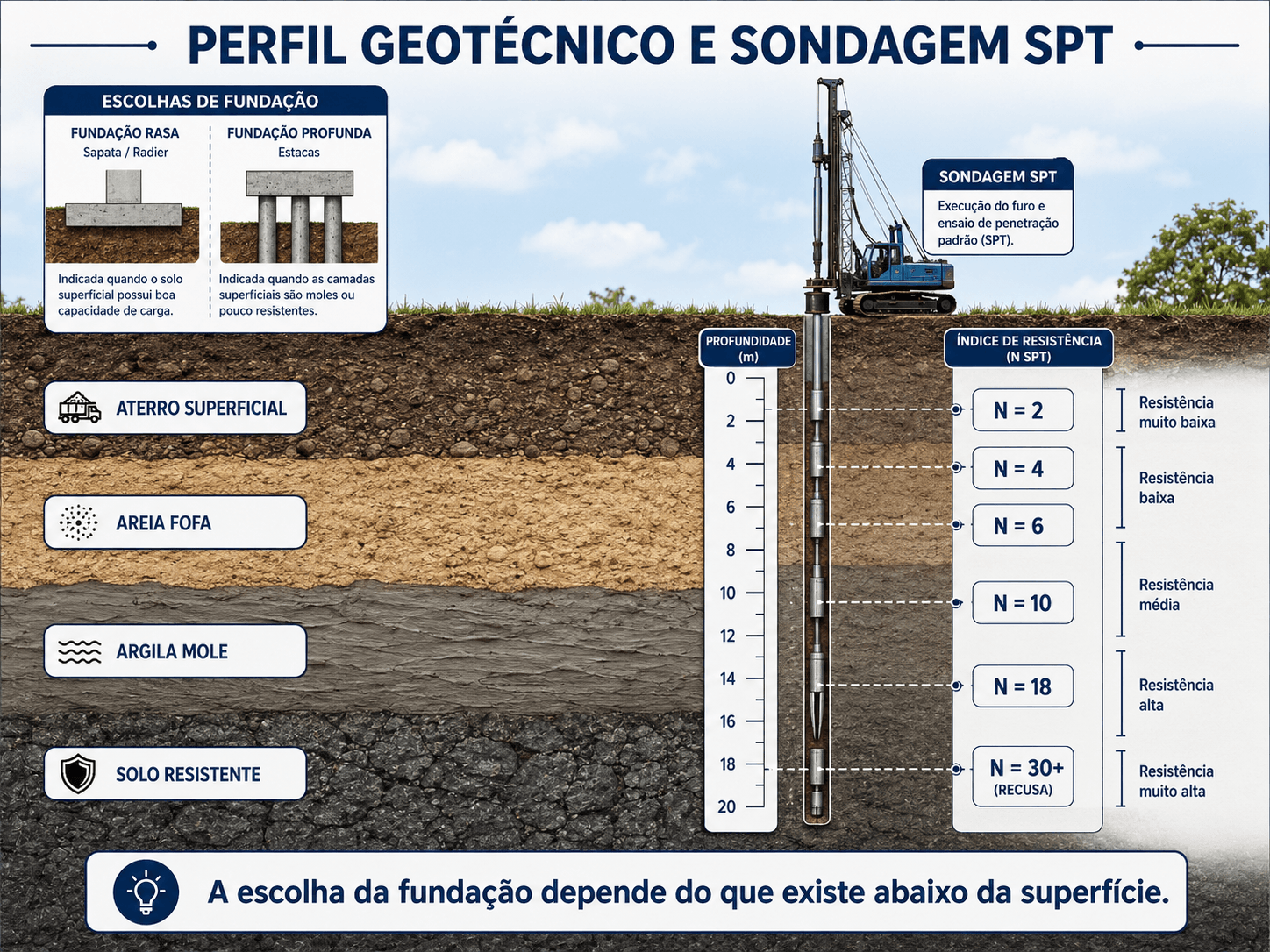

A importância da sondagem SPT na escolha da fundação
Para saber se a fundação deve ser rasa ou profunda, é indispensável conhecer o solo. E o ensaio mais utilizado no Brasil para investigação inicial do subsolo é a sondagem SPT.
A sondagem SPT permite identificar as camadas do terreno, estimar a resistência do solo, verificar a profundidade do lençol freático e fornecer informações essenciais para o projeto de fundações.
Sem sondagem, a escolha da fundação se torna uma aposta. E em engenharia, apostar no comportamento do solo pode sair muito caro.
A sondagem ajuda a responder perguntas fundamentais, como:
- qual é o tipo de solo existente no terreno?
- há presença de aterro?
- existe solo mole ou compressível?
- em que profundidade aparece uma camada mais resistente?
- qual é o nível d’água?
- a fundação rasa é viável?
- será necessário utilizar estacas ou outro tipo de fundação profunda?
Fundação rasa é sempre mais barata?
Em muitos casos, a fundação rasa apresenta menor custo inicial. Ela normalmente exige menos equipamentos, menos mobilização e execução mais simples.
No entanto, isso não significa que ela seja sempre a solução mais econômica. Se o solo superficial não for adequado, a tentativa de usar fundação rasa pode exigir grandes escavações, substituição de solo, rebaixamento de água, reforços estruturais ou intervenções futuras.
Nesses casos, uma fundação profunda pode ter custo inicial maior, mas representar a alternativa mais segura e econômica quando se considera o risco total da obra.
O custo correto não deve ser avaliado apenas pelo preço da fundação no orçamento. Deve-se considerar também segurança, prazo, risco de patologias, dificuldade executiva e desempenho da edificação ao longo do tempo.
Erros comuns na escolha da fundação
Alguns erros são bastante comuns na escolha entre fundação rasa e profunda. Entre eles, destacam-se:
- Escolher a fundação sem sondagem: é um dos erros mais graves, pois impede conhecer as reais condições do solo.
- Copiar a fundação do vizinho: terrenos próximos podem ter perfis de solo diferentes.
- Escolher apenas pelo menor preço: a economia inicial pode gerar custos muito maiores no futuro.
- Ignorar recalques: não basta verificar se o solo “suporta” a carga; é preciso analisar deformações.
- Desconsiderar o lençol freático: a água pode alterar completamente a viabilidade executiva da fundação.
- Não compatibilizar projeto estrutural e geotécnico: fundação e estrutura precisam trabalhar juntas.
- Não considerar a execução: acesso, equipamentos, vizinhos e controle tecnológico influenciam a solução.

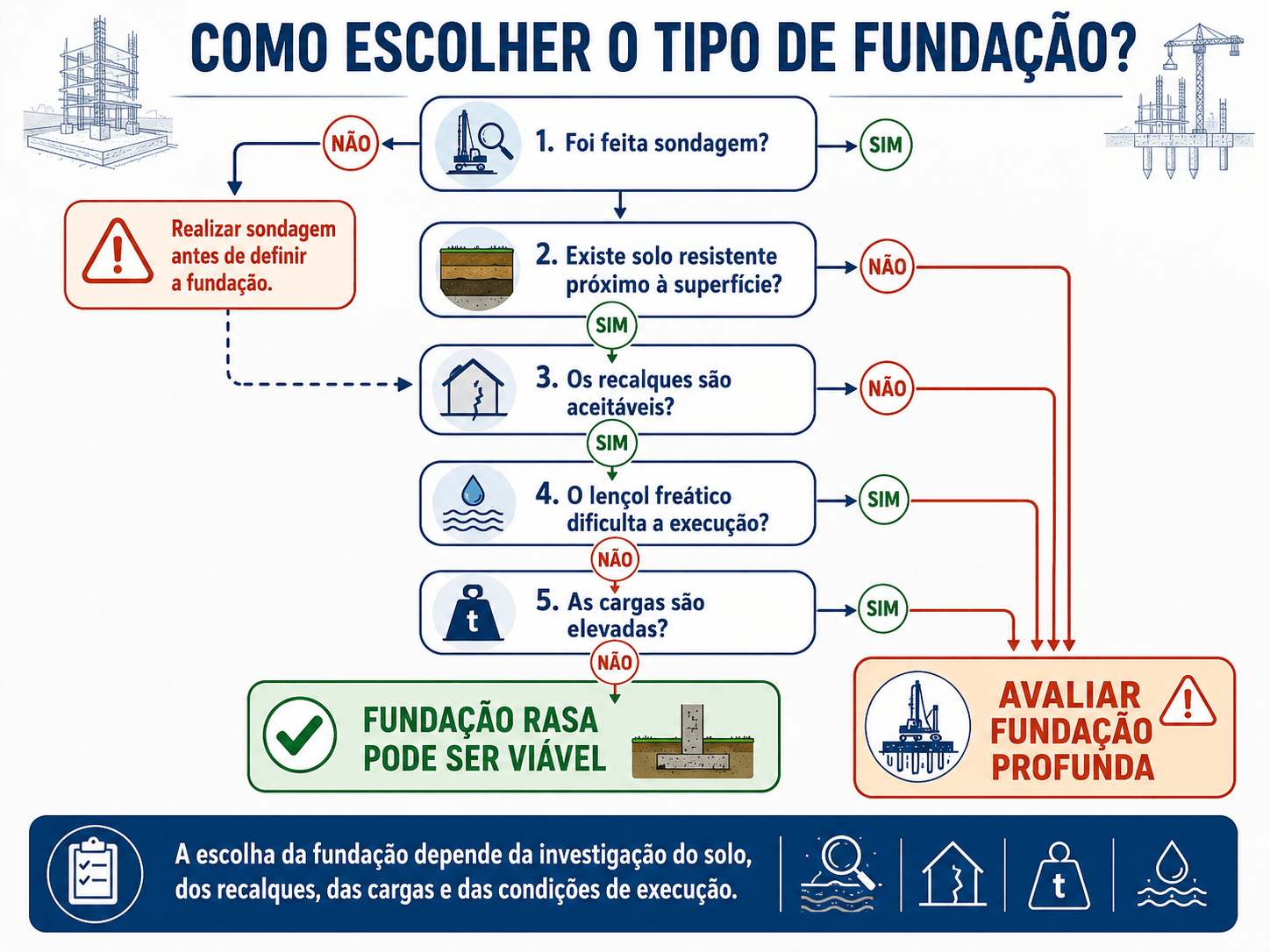

Checklist para escolher entre fundação rasa e profunda
Antes de definir o tipo de fundação, é importante responder a algumas perguntas:
- Foi realizada sondagem do solo?
- O perfil geotécnico do terreno é confiável?
- Existe camada resistente próxima à superfície?
- Há presença de solo mole, aterro ou material compressível?
- O nível do lençol freático interfere na execução?
- As cargas da edificação são compatíveis com fundações rasas?
- Os recalques previstos são aceitáveis?
- A execução da solução escolhida é viável no terreno?
- Foi feita comparação técnica e econômica entre as alternativas?
- O projeto segue as normas técnicas aplicáveis?
Se alguma dessas respostas não estiver clara, a melhor decisão é aprofundar a investigação antes de definir a fundação.
Quando usar fundação rasa?
De forma geral, a fundação rasa pode ser utilizada quando o solo apresenta boa resistência em pequena profundidade e quando os recalques previstos são compatíveis com a estrutura.
Ela é comum em obras residenciais, edificações de pequeno e médio porte e terrenos com boas condições geotécnicas.
Exemplos de situações favoráveis ao uso de fundação rasa:
- residências térreas ou sobrados em solo firme;
- edificações com cargas moderadas;
- terrenos sem presença significativa de solo mole;
- camada resistente próxima à superfície;
- lençol freático abaixo da cota de execução;
- possibilidade de executar sapatas ou radier com segurança.
Quando usar fundação profunda?
A fundação profunda deve ser considerada quando as camadas superficiais do solo não são adequadas ou quando a edificação impõe cargas e exigências de desempenho maiores.
Exemplos de situações em que a fundação profunda pode ser necessária:
- edifícios com cargas elevadas;
- terrenos com solo mole ou compressível;
- áreas com aterro de baixa qualidade;
- camada resistente em grande profundidade;
- obras com grande sensibilidade a recalques;
- terrenos com grande variação de resistência;
- situações em que a fundação rasa exigiria escavações muito profundas ou caras.
Exemplo prático
Imagine duas casas com a mesma arquitetura e a mesma estrutura, mas construídas em terrenos diferentes.
No primeiro terreno, a sondagem mostra uma camada de solo resistente logo nos primeiros metros, sem presença de água próxima à cota de fundação. Nesse caso, uma solução com sapatas ou radier pode ser suficiente, desde que os cálculos confirmem a capacidade de carga e os recalques aceitáveis.
No segundo terreno, a sondagem identifica uma camada superficial de aterro e, abaixo dela, solo mole com baixa resistência. Mesmo que a construção seja parecida com a primeira, a fundação rasa pode não ser adequada. Nesse caso, pode ser necessário adotar estacas para transferir as cargas a uma camada mais profunda e resistente.
Esse exemplo mostra por que não se deve escolher a fundação apenas pelo tipo de edificação. O comportamento do solo é decisivo.
Normas técnicas relacionadas
No Brasil, o projeto e a execução de fundações devem seguir as normas técnicas aplicáveis, especialmente a ABNT NBR 6122, que trata do projeto e execução de fundações.
Também podem ser relevantes normas relacionadas à investigação geotécnica, sondagem SPT, provas de carga e controle tecnológico de fundações.
Entre as principais referências técnicas, destacam-se:
- ABNT NBR 6122: Projeto e execução de fundações.
- ABNT NBR 6484: Sondagem de simples reconhecimento com SPT.
- ABNT NBR 8036: Programação de sondagens para fundações de edifícios.
- ABNT NBR 6489: Prova de carga direta sobre terreno de fundação.
- ABNT NBR 12131: Prova de carga estática em estacas.
Essas normas ajudam a estabelecer critérios de investigação, projeto, execução e controle, reduzindo o risco de decisões baseadas apenas em experiência empírica ou suposições.
Conclusão: como saber qual fundação usar?
Para saber se a obra deve utilizar fundação rasa ou profunda, o primeiro passo é realizar uma investigação geotécnica adequada. Sem conhecer o solo, não há como escolher a fundação com segurança.
A fundação rasa costuma ser indicada quando existe solo resistente em pequena profundidade, as cargas são compatíveis, os recalques são aceitáveis e a execução é simples e segura.
A fundação profunda passa a ser necessária quando o solo superficial é fraco, compressível, heterogêneo ou quando a edificação exige maior controle de recalques e transferência de cargas para camadas mais profundas.
Portanto, a pergunta correta não é simplesmente: fundação rasa ou profunda?
A pergunta correta é: qual solução oferece segurança, desempenho, viabilidade executiva e melhor custo global para este terreno e para esta edificação?
Essa resposta só pode ser obtida com sondagem, análise técnica, projeto adequado e compatibilização entre solo, estrutura e execução.
